[3D Graphics] Lighting Effect
Light Source Type
Point light
- 광원 지점에서 전 방향으로 빛을 발사
- 광원으로부터 멀어질수록 attenuation 공식에 따라 밝기 조정
- lighting position에 의존적
- constant, linear, quadratic, distance에 따라 연산
- ex) 전구
Directional light
- 빛의 방향성과 색만을 가지고 연산
- 광원과의 거리가 무한정으로 멀다는 가정
- 물체 표면에 도달하는 빛의 방향은 모두 평행
- attenuation은 고려하지 않음
- ex) 태양광
Spotlight
- 광원지점에서 특정 방향으로만 빛을 발사
- cut off angle
- 빛의 진행 모형은 cone과 유사
- point light와 마찬가지로 attenuation 공식에 따라 밝기 조정
- 특정 방향/각도에서의 라이팅 이펙트가 강조되도록 spotlightEffect 연산
- innerAngle
- 강조되는 내부 원뿔 영역
- 빛의 intensity가 일정
- outerAngle
- 점점 흐려지는 외부 원뿔 영역
- outerAngle의 외부 빛의 intensity = 0
- 빛 강도를 0 - 1사이로 clamp
Lighting and Material
- 각 lighting map을 모두 합산한 결과 값으로 빛 효과 연산
Ambient
- 주변광, 광원이 불분명한 빛
- Lighting Direction을 정의할 수 없음
- 일정한 밝기와 색으로 표현 가능
- I_ambient = I_a * K_a
- I_a: ambient lighting의 세기
- K_a: ambient lighting이 최종 표면에 도착하기 까지 몇 번의 반사를 거쳤는지의 coefficient

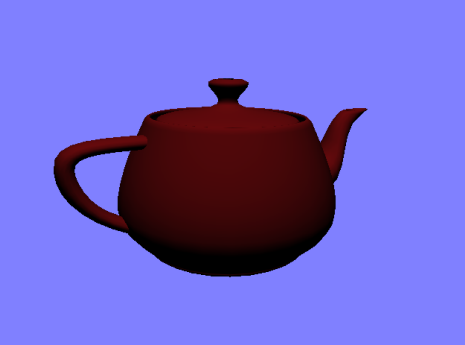

Diffuse
- 빛으로부터 곧장 들어와 물체 표면에 뿌려짐
- 각도에 따라 밝기가 다름
- I_diffuse = I_d * K_d * cosθ = I_d * K_d * (N*L)
- I_d: diffuse lighting의 세기
- K_d: 물체 표면 반사에 대한 coefficient
- N: face normal unit vector
- L: 물체 표면에서 광원 방향으로의 unit vector
- θ: face normal과 L의 사이각
- N과 L의 사이각이 90보다 커지면 diffuse 의 값은 0
- I_diffuse = I_d * K_d * max(N*L, 0) 과 같이 조정
- diffuse 값의 연산은 viewer를 고려하지 않고 연산하기 때문에 viewer의 위치 및 각도로부터 독립

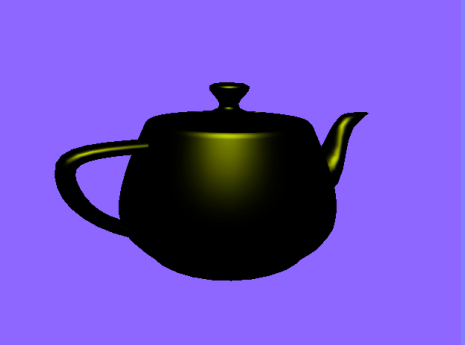

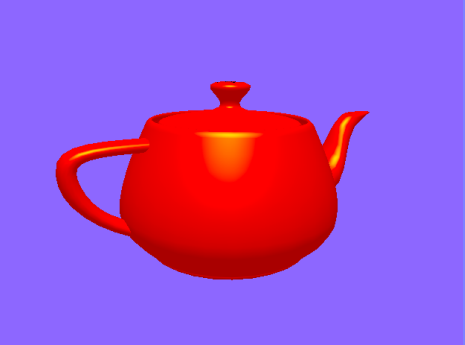

Specular
- diffuse와 동일하게 광원에서 직접 들어오는 빛
- 그러나 특정한 방향으로 완전히 반사되는 빛
- viewer의 위치에 따라 달라짐
- 흰색의 광으로 표현
- R과 V의 사이각이 90보다 커지면 specular 의 값은 0
- diffuse가 0이되면 specular 역시 0

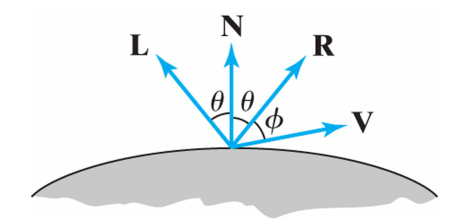

- I_specular = I_s * K_s * (R*V)^ns
- I_s: specular lighting의 세기
- K_s: 물체 표면 반사에 대한 coefficient
- R: reflection unit vector
- V: 물체 표면에서 viweer 방향으로의 unit vector
- ns: 표면 질감에 따라 반사되는 광량이나 범위를 조절하는 index

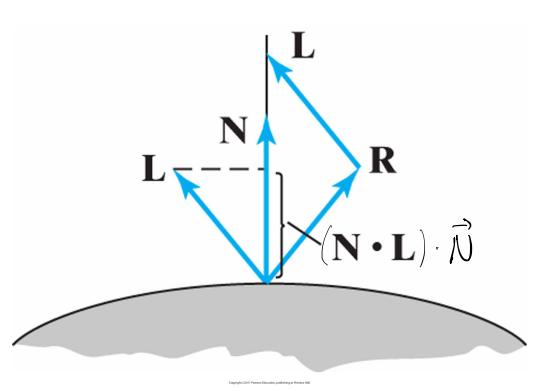

- R = 2N - L = 2(N*L) * abs(N) - L
Emissive
- 오브젝트가 스스로 발산하는 빛
- 다른 빛에 의해 영향을 받지 않음
- Material의 속성일 뿐, 광원이 발산하는 빛이 아님
Shading
Phong lighting
- 라이팅 이펙트를 픽셀이 아닌 버텍스 단위로 연산
Phong shading
- 라이팅 이펙트를 픽셀 단위로 연산
- 리플렉션 벡터를 이용
- R = 2{(NL)*Norm(N)} - N

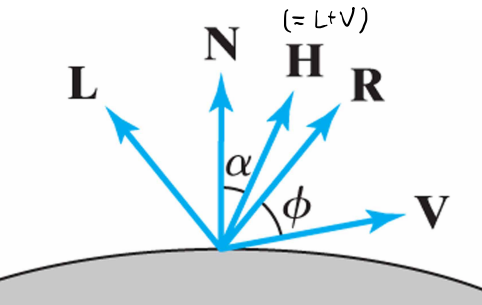

Blinn shading
- 퐁 쉐이딩에서 리플렉션 벡터를 이용하는 대신 하프 벡터를 이용
- Half Vector = Lighting Vector + Viewer Vector
- 더 광범위하고 평평한 표면에 대해 연산이 효율적
- Reflection Vector(R)를 일일이 연산할 필요 없음
- 광원과 viewer가 물체로부터 어느 정도 멀더라도, V와 L은 상수
- specular 값의 왜곡을 방지
- Lighting Direction = -(Lighting Vector)
- 광원에서 fragments로 향하는 벡터
