[Unity] Canvas

Canvas

Unity에서 모든 UI 객체를 렌더링 하기 위한 루트 컴포넌트
기본적으로 4개의 컴포넌트를 포함
1. RectTransform
2. Canvas
3. Canvas Scaler
4. Graphic Raycaster

RectTransform

Anchor가 기준점
다양한 프리셋을 제공해 부모 UI에 어떻게 종속될 것인가를 결정 가능
transform 정보를 컨트롤할 때, ahchor가 prefix된 데이터를 이용하는 것을 권장

Graphic Raycaster

Overlap 되는 Object(Graphics)가 있을 때, 이를 통과해서 picking 될지 말지를 체크하는 toggle
캔버스 내의 모든 크래픽스를 감시하고 그 중 하나에 충돌했는지 여부를 결정
버튼 UI가 아닌 오브젝트에 클릭 / 터치 이벤트를 적용시킬 때 사용

using UnityEngine.UI;
using UnityEngine.EventSystems;
.....

  Canvas m_canvas;
  GraphicRaycaster m_gr;
  PointerEventData m_ped;
  List<RaycastResult> m_results;
  void Start()
  {
    //m_canvas = 자신이 사용하는 캔버스 넣기.
    m_gr = m_canvas.GetComponent<GraphicRaycaster>();
    m_ped = new PointerEventData(null);
    m_results = new List<RaycastResult>();
  }

  void Update()
  {
    // 현재 포인터의 위치
    m_ped.position = Input.mousePosition;

    // raycast 결과 정보 리스트 초기화
    results.Clear();

    // raycast 결과 정보
    m_gr.Raycast(m_ped, results);

    if(results.Count > 0)
    {
      // 주로 한번의 클릭 / 터치가 발생한다는 점을 감안했을때
      // 인덱스 0의 이벤트에 접근
      if (results[0].gameObject.transform.GetComponent<Something>())
      {
        // ...
      }
    }
  }

DrawMode

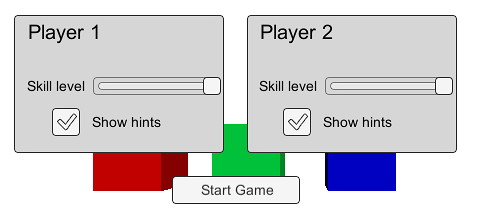

Screen Space - Overlay

post_thumbnail

씬 / 카메라 뷰에 상관없이 스크린 사이즈를 기준으로 스케일링
스크린 해상도가 변경되면 UI는 자동으로 리스케일링
UI는 다른 DrawMode의 그래픽스보다 후순위에 렌더링(화면 제일 앞에 위치)

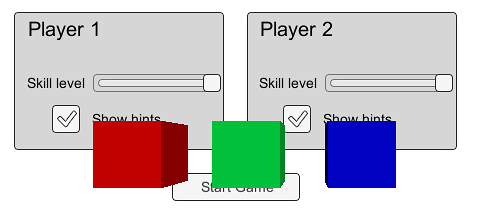

Screen Space - Camera

post_thumbnail

카메라 뷰를 기준으로 일정 거리를 유지하면서 렌더링
거리에 따라 스케일링 되는 것이 아니라, 카메라의 Frustum을 기준으로 스케일링
스크린 해상도 혹은 카메라 frustum이 변경되면 리스케일링
월드 오브젝트 / UI 오브젝트 구분없이 순수하게 거리 순으로 렌더링

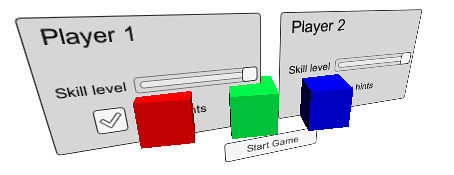

World Space

post_thumbnail

UI를 월드 오브젝트와 동일하게 처리
RectTransform으로 여전히 컨트롤할 수 있음
