Mass System

post_thumbnail

Fragment라는 이름의 데이터로 구성된 Mass Entity를 Processor가 구현된 로직대로 처리하는 시스템
- ECS 구조로 동작한다

Fragment

로직에 사용할 최소한의 데이터 단위

Archetype

Fragment의 조합으로 정의된 타입

Entity

특정 Archetype의 객체(instance)

Chunk

메모리상으로 Entity들이 배치된 데이터 블록

Chunk Fragment

Fragment는 아키타입 또는 Entity에 대응하는 데이터 단위다
Chunk는 Chunk 블록에 대응하는 데이터 단위다
- 즉, 같은 Chunk 내의 Entity 모두가 공유하는 데이터

Processor

Fragment로 프로세싱 로직을 실행하는 클래스

void UMassEntitySettings::BuildProcessorList()
{
  ProcessorCDOs.Reset();
  for (FMassProcessingPhaseConfig& PhaseConfig : ProcessingPhasesConfig)
  {
    PhaseConfig.ProcessorCDOs.Reset();
  }

  TArray<UClass*> SubClassess;
  GetDerivedClasses(UMassProcessor::StaticClass(), SubClassess);

  for (int i = SubClassess.Num() - 1; i >= 0; --i)
  {
    if (SubClassess[i]->HasAnyClassFlags(CLASS_Abstract))
    {
      continue;
    }

    UMassProcessor* ProcessorCDO = GetMutableDefault<UMassProcessor>(SubClassess[i]);
    // we explicitly restrict adding UMassCompositeProcessor. If needed by specific project a derived class can be added
    if (ProcessorCDO && SubClassess[i] != UMassCompositeProcessor::StaticClass()
#if WITH_EDITOR
      && ProcessorCDO->ShouldShowUpInSettings()
#endif // WITH_EDITOR
    )
    {
      ProcessorCDOs.Add(ProcessorCDO);
      if (ProcessorCDO->ShouldAutoAddToGlobalList())
      {
        ProcessingPhasesConfig[int(ProcessorCDO->GetProcessingPhase())].ProcessorCDOs.Add(ProcessorCDO);
      }
    }
  }

  ProcessorCDOs.Sort([](UMassProcessor& LHS, UMassProcessor& RHS) {
    return LHS.GetName().Compare(RHS.GetName()) < 0;
  });
}

void FMassPhaseProcessorConfigurationHelper::Configure(TArrayView<UMassProcessor* const> DynamicProcessors
  , EProcessorExecutionFlags InWorldExecutionFlags, const TSharedPtr<FMassEntityManager>& EntityManager
  , FMassProcessorDependencySolver::FResult* OutOptionalResult)
{
  FMassRuntimePipeline TmpPipeline(InWorldExecutionFlags);
  TmpPipeline.CreateFromArray(PhaseConfig.ProcessorCDOs, ProcessorOuter);

  // ...
}

Processor 클래스를 생성하면 CDO를 수집해서 리스트에 넣고, 이 리스트를 순회하며 Processor 객체를 만들어 사용한다

 UCLASS()
class UGroundCheckProcessor : public UMassProcessor
{
   GENERATED_BODY()

public:
  UGroundCheckProcessor();

protected:
  virtual void ConfigureQueries() override;
  virtual void Execute(FMassEntityManager& EntityManager, FMassExecutionContext& Context) override;

  FMassEntityQuery GroundCheckQuery;

  // ...
};

void UGroundCheckProcessor::ConfigureQueries()
{
  GroundCheckQuery.AddRequirement<FTransformFragment>(EMassFragmentAccess::ReadWrite);
  GroundCheckQuery.AddRequirement<FMZMassGravityFragment>(EMassFragmentAccess::ReadWrite);
  GroundCheckQuery.AddRequirement<FMassRepresentationFragment>(EMassFragmentAccess::ReadOnly);
  GroundCheckQuery.AddSharedRequirement<FMassRepresentationSubsystemSharedFragment>(EMassFragmentAccess::ReadWrite);
  GroundCheckQuery.RegisterWithProcessor(*this);
}

Entity는 Processor가 쿼리로 요구하는 Fragment 혹은 Tag를 가지고 있어야 한다

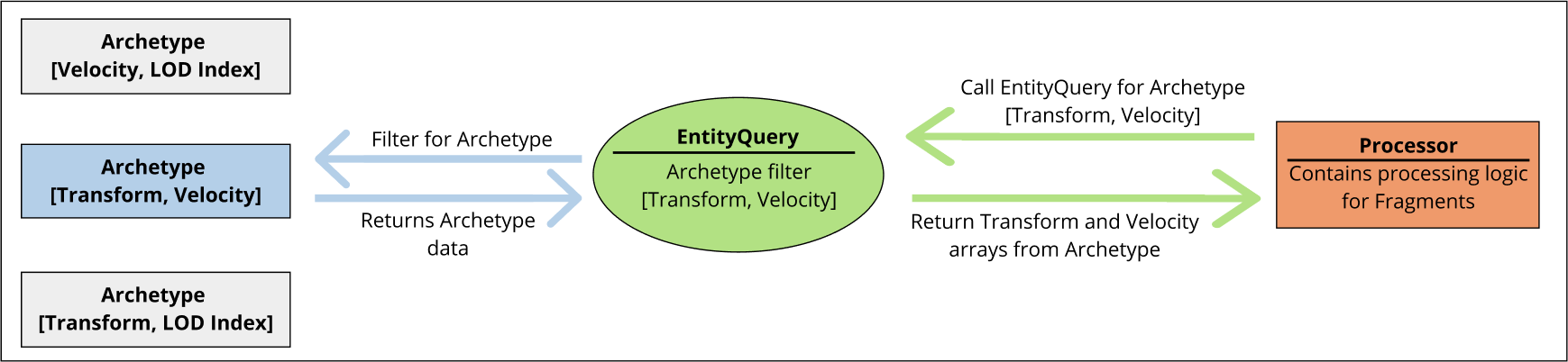

엔티티 쿼리(Entity Query)

프로세서가 지정하는, 작업 수행에 필요한 Fragment 타입

post_thumbnail

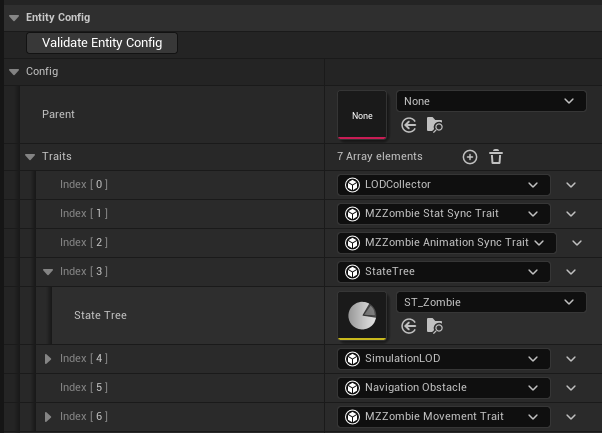

Mass Entity Configuration(MEC) 에셋을 통해 Entity에 Fragment를 등록한다
MEC에서는 Entity에 부여할 Trait을 할당한다

Trait

Trait은 로직 구동 시 필요한 Fragment와 Processor의 묶음이다

Fragment와 Tag의 차이?

Tag는 정보의 여부 표기, 이른바 flag (존재 여부 자체가 데이터로 활용된다)
Entity를 데이터로 제어하고자 할 경우 Fragment를 사용

요구되는 타입별 핸들을 쿼리에 등록하고 Context에서 타입에 해당하는 Fragment 데이터 접근
EntityChunk는 같은 구조(같은 Fragment/Tag)를 가진 Entity들을 묶어 둔 메모리 블록
- 블록을 받아온 다음 개별 엔ㄷ티티에 접근해 루프를 돈다

Observer

MassProcessor에서 상속한 클래스

// HealthFragment가 추가될 때 체력을 초기값으로 설정
ObserveFragment<HealthFragment>(EMassObservedOperation::Add)

// RenderFragment가 제거될 때 렌더링 리소스 해제
ObserveFragment<RenderFragment>(EMassObservedOperation::Remove)

// DeadTag가 추가될 때 사망 처리 로직 실행
ObserveTag<DeadTag>(EMassObservedOperation::Add)

Entity 초기화, 리소스 정리, 상태 전환 등에 사용할 수 있다

	Observer Processor	일반 Processor
호출 타이밍	Entity 구성이 변화할 때만 실행 (이벤트 기반)
매 프레임/틱마다 정기적으로 실행
용도	특정 Fragment나 Tag가 추가/제거될 때 반응 (ex. 초기화, 정리, 상태 전환 처리)	엔티티들의 데이터를 업데이트 (ex. Movement, AI, Physics 처리)

Translator

Translator 역시 MassProcessor에서 상속한 클래스
Actor와 Mass Entity 간의 데이터 전달 용도
- ex. Mass 상태일 때 애니메이션 정보를 Actor로 전환하면서 싱크를 맞추기 위한 데이터를 전달

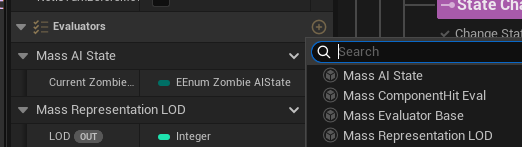

Evaluator

post_thumbnail

파라미터 또는 컨텍스트 데이터로는 StateTree에 제공할 수 없었던 데이터에 접근을 제공
StateTree에 시작 및 중지 시, 그리고 각 틱마다 커스텀 코드를 실행

struct FAIStateEvaluator : public FMassStateTreeEvaluatorBase
{
  GENERATED_BODY()

  using FInstanceDataType = FAIStateEvaluatorInstanceData;

  FAIStateEvaluator();

protected:
  virtual bool Link(FStateTreeLinker& Linker) override;

  // ..

  TStateTreeExternalDataHandle<FStatFragment> StatFragmentHandle;
};

bool FAIStateEvaluator::Link(FStateTreeLinker& Linker)
{
  Linker.LinkExternalData(StatFragmentHandle);

  return true;
}

Evaluator에서 사용할 Fragment의 struct 타입을 핸들로 등록
StateTree에서 Tick 수행
- 변수 최신화
- 따로 interval을 부여해 관리할 필요까지는 없다

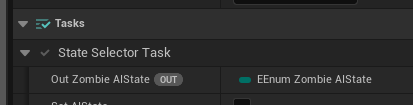

Task

struct FChangeStateTask : public FMassStateTreeTaskBase
{
  GENERATED_BODY()

  using FInstanceDataType = FMZChangeStateTaskInstanceData;

protected:
  virtual bool Link(FStateTreeLinker& Linker) override;

  // ...

  TStateTreeExternalDataHandle<struct FTransformFragment> TransformHandle;
  TStateTreeExternalDataHandle<struct FMassMoveTargetFragment> MoveTargetHandle;
  TStateTreeExternalDataHandle<struct FStatFragment> StatFragmentHandle;
};

bool FChangeStateTask::Link(FStateTreeLinker& Linker)
{
  Linker.LinkExternalData(TransformHandle);
  Linker.LinkExternalData(MoveTargetHandle);
  Linker.LinkExternalData(StatFragmentHandle);

  return true;
}

Task에서 사용할 Fragment의 struct 타입을 핸들로 등록
- Evaluator와 동일하게 FStateTreeNodeBase strcut로부터 상속한 구조체
