[DevNote] Combo Graph

액션의 단위

Abl 플러그인을 사용하면서, 하나의 Abl이 캐릭터의 액션 단위로 정립되었다
Abl은 재생할 애니메이션, 그리고 이에 동반하는 효과 등을 여러 개의 AblTask로 구성했다.
Abl 플러그인이 기본적으로 지원하는 Branch 기능을 통해, 하나의 Abl에서 다른 Abl로 Transition 할 수 있었다
- 그러나 이 기능은 직관성이 떨어지고, 데이터를 관리하기에 용이하지 않았다
- 캐릭터의 무기 종류에 따라 카테고리를 나누고, 이 무기를 사용하는 액션들을 모아 기본 액션 또는 콤보 조합을 관리할 수 있는 새로운 에셋이 필요했다

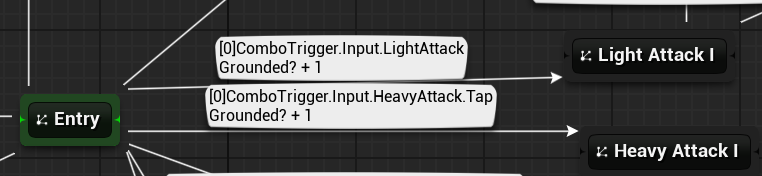

Combo Graph

post_thumbnail

GenericGraph 플러그인을 사용해 그래프를 만들기로 했다
크게 에디터 에셋 형태의 클래스와, 코드에서 처리할 데이터 형태의 클래스로 구분한다
Combo Graph
- uasset으로서 존재하는 타입
- UGenericGraph를 상속한다
Combo Graph Node Base / UComboGraphEdge
- 각각 UGenericGraphEdge와 UGenericGraphEdge를 상속한다
- 에디터에서 Combo Graph를 조작시 사용하게 될 객체 타입들이다
Combo Asset
- 코드에서 데이터를 처리하기 위해 한 번 가공한 UObject 형태의 Graph 데이터
- 그래프의 노드, 엣지, 엔트리 노드 등 정보를 타입별로 분류해 저장한다
- Combo Node Base / Combo Edge를 생성해 Graph Node / Graph Edge의 데이터를 이전한다
Combo Node Base / Combo Edge
- 이들 역시 UObject를 상속한다
- Graph Node / Graph Edge의 데이터를 가진다
- Combo Node Base는 Combo Node의 기본 클래스이다
  - Combo Node / Entry Node / Any Node 등으로 파생한다
  - Combo Node에서 Abl Component에 접근해 해당 Combo Node에 할당된 Abl(액션)을 실행한다

Note

왜 Graph 클래스를 그대로 사용하지 않고 별도의 클래스를 만들어 관리할까?
에디터 에셋으로서 필요한, 게임 실행 중에 불필요한 데이터를 걸러낸다
같은 클래스를 쓰면 게임/에디터 상황에서 필요하지 않은 변수 및 함수까지 들고 있는 모양새다
다만 인게임 실행 시 사용할 데이터는 에디터 실행 시 조작하는 클래스에 멤버 변수로 넣고 관리해도 됐을 법한데….

UComboComponent

Combo Graph, 그러니까 Combo Asset의 생명주기 관리
CurrentNode의 nullptr 여부로 ComboGraph를 실행중인지 아닌지 판별한다

void UComboComponent::OnAblComboTriggered(AActor* Channel, const FGM_Abl_ComboTriggered& Message)
{
  // ...
  SetComponentTickEnabled(true);
}

// ...

void UComboComponent::TickComponent(float DeltaTime, ELevelTick TickType, FActorComponentTickFunction* ThisTickFunction)
{
  Super::TickComponent(DeltaTime, TickType, ThisTickFunction);

  UpdateComboGraph();

  SetComponentTickEnabled(false);
}

void UComboComponent::UpdateComboGraph()
{
  if(ensure(ComboAsset) == false)
  {
    return;
  }

  bool bSelected = ComboAsset->ComboTriggered(PendingComboTriggerTags);

  // ...
}

// ...

bool UComboAsset::ComboTriggered(const TArray<FGameplayTag>& TriggerTags)
{
  // CurrentEdges가 우선순위에 의해 정렬되었으므로, loop 돌면서 체크한다
  for(UComboEdge* Edge : CurrentEdges)
  {
    for (const auto& TriggerTag : TriggerTags)
    {
      UComboNodeData* ComboNodeData = Cast<UComboNodeData>(Edge->DestNode->ComboNodeData);

      // ...

      // 일단은 Exact 사용
      if(Edge->TriggerTagContainer.HasTagExact(TriggerTag))
      {
        // Edge에 세팅된 조건을 확인하고, 조건이 맞으면 SelecNode 함수를 통해 Abl을 실행한다
        if(Edge->DoesSatisfyCondition())
        {
          if(SelectNode(Edge->DestNode))
          {
            return true;
          }
        }
      }
    }
  }

  return false;
}

메시지를 받아 Combo Graph를 실행시켜야 하는 순간이 되면, Tick을 한 프레임 실행시킨다
- Tick 함수에서 ComboGraph가 한 번 업데이트, 즉 실행되고 나면 Tick은 다시 멈춘다
- 그래서인지, ComboGraph 실행을 꼭 Tick 함수를 쓸 필요가 있나?는 잘 모르겠다

콤보를 트리깅하는 방법

post_thumbnail

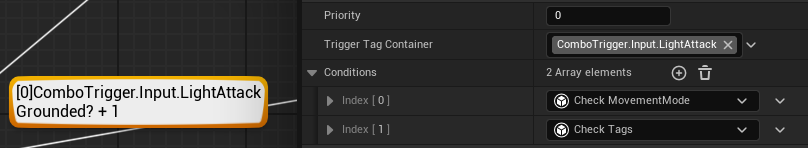

ComboGraph 상에서 분기 조건은 여러 개를 세팅할 수 있다
- 이하 내용에서는 특정 인풋을 조건으로 하는 경우를 설명한다

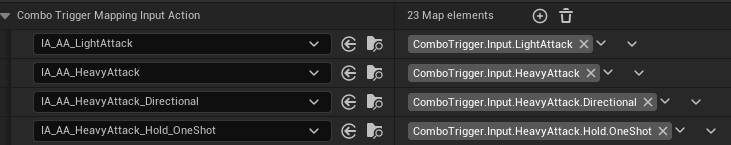

- 그리고 이 인풋들은 특정 태그와 매칭된다

post_thumbnail

(태그 <-> 인풋) -> Abl 실행으로 이어지는 구조다
- 이는 최초 인풋 -> Abl로 이어지는 경우
- 그리고 Abl 실행 중 다른 Abl로 분기되는 경우로 2가지이다
인풋 -> 최초 Abl 실행하는 경우

void UComboComponent::BindInputAction_Internal(UComboAsset* InComboAsset)
{
  if(!IsValid(InComboAsset))
  {
    return;
  }

  // ...
  // ComboAsset을 참조해 EntryNode에 연결된 Edge를 참조해 Trigger Tag를 모두 탐색한다
  // 해당 태그에 대응하는 InputAction들을 InputComponent를 통해 BindAction 한다

  if(UEnhancedInputComponent* InputComponent = FL::GetActorComponent<UEnhancedInputComponent>(GetOwner(), true))
  {
    for(const UInputAction* InputAction : EntryNodeInputActions)
    {
      const FEnhancedInputActionEventBinding& TriggerBinding = InputComponent->BindAction(InputAction, ETriggerEvent::Triggered, this, &ThisClass::OnInputActionTriggered, InputAction);
      InputBindingHandles.Add(TriggerBinding.GetHandle());
    }
  }
}

// ...

void UComboComponent::OnInputActionTriggered(const UInputAction* InputAction)
{
  // 콤보 플레이 중이면 InputAction은 무시한다.
  if(!IsValid(ComboAsset) || ComboAsset->IsComboPlaying())
  {
    return;
  }

  // Input으로 들어오는 전이는 Root에서만 유효하므로 바로 노드 셀렉트를 진행한다.
  const UDataCollection* DataCollection = FL::GetDataCollectionChecked();
  check(IsValid(DataCollection->ComboTriggerMappingContext));

  const FGameplayTag* TriggerTag = DataCollection->ComboTriggerMappingContext->ComboTriggerMapping_InputAction.Find(InputAction);
  if(TriggerTag)
  {
    TArray<FGameplayTag> TriggerTags { *TriggerTag };
    ComboAsset->ComboTriggered(TriggerTags);

    // ...
  }
}

아무런 Abl을 실행하지 않고 있던 상황에서, 인풋에 대응하는 Abl을 실행해야하는 상황이다
UComboComponent에서 InputAction과 함께 바인딩된 함수에서 ComboAsset을 실행한다
- 즉, InputComponent에 의해 실행된다
Abl 실행 중 -> 다른 Abl로 전환하는 경우
어떤 액션을 실행 중에 특정 인풋을 조건으로 다른 액션으로 분기를 해야 하는 상황이다

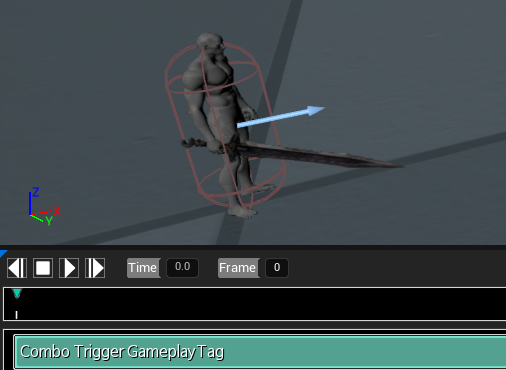

이 경우, AblTask를 사용해 어떤 TriggerTag를 조건으로 할지 세팅하고 이 Tag에 대응하는 Input이 들어오면 분기하도록 한다

post_thumbnail

void UAblTask_ComboTriggerSection::OnTaskTick(const TWeakObjectPtr<const UAblAbilityContext>& Context, float deltaTime) const
{
  if(!Context.IsValid())
  {
    return;
  }

  UAblAbilityTaskScratchPad_ComboTriggerSection* ScratchPad = CastChecked<UAblAbilityTaskScratchPad_ComboTriggerSection>(Context->GetScratchPadForTask(this));

  if(!bTriggerEventOnTaskEnd && !ScratchPad->TriggeredTriggerMappingTags.IsEmpty())
  {
    FGM_Abl_ComboTriggered Message;
    Message.TriggerTags = ScratchPad->TriggeredTriggerMappingTags;
    FL::ActorMessage::Publish(Context->GetSelfActor(), Message);

    ScratchPad->TriggeredTriggerMappingTags.Empty();
  }
}

// ...

void UAblTask_ComboTriggerSection::AddMappingContextTag(const TWeakObjectPtr<const UAblAbilityContext>& Context, const UInputAction* InputAction, bool bNegate) const
{
  if(Context.IsValid())
  {
    const UDataCollection* DataCollection = FL::GetDataCollectionChecked();
    check(IsValid(DataCollection->ComboTriggerMappingContext));

    FGameplayTag* TriggerTag = nullptr;

    if(bNegate)
    {
      TriggerTag = DataCollection->ComboTriggerMappingContext->ComboTriggerMapping_NegateInputAction.Find(InputAction);
    }
    else
    {
      TriggerTag = DataCollection->ComboTriggerMappingContext->ComboTriggerMapping_InputAction.Find(InputAction);
    }

    if(TriggerTag)
    {
      if(UAblAbilityTaskScratchPad_ComboTriggerSection* ScratchPad = Cast<UAblAbilityTaskScratchPad_ComboTriggerSection>(Context->GetScratchPadForTask(this)))
      {
        ScratchPad->TriggeredTriggerMappingTags.AddUnique(*TriggerTag);
      }
    }
  }
}

void UAblTask_ComboTriggerSection::AddMappingContextTag(const TWeakObjectPtr<const UAblAbilityContext>& Context, FGameplayTag Tag) const
{
  if(Context.IsValid())
  {
    const UDataCollection* DataCollection = FL::GetDataCollectionChecked();
    check(IsValid(DataCollection->ComboTriggerMappingContext));

    const FGameplayTag* TriggerTag = DataCollection->ComboTriggerMappingContext->ComboTriggerMapping_GameplayTag.Find(Tag);
    if(TriggerTag)
    {
      if(UAblAbilityTaskScratchPad_ComboTriggerSection* ScratchPad = Cast<UAblAbilityTaskScratchPad_ComboTriggerSection>(Context->GetScratchPadForTask(this)))
      {
        ScratchPad->TriggeredTriggerMappingTags.AddUnique(*TriggerTag);
      }
    }
  }
}

AddMappingContextTag를 통해 InputAction에 대응하는 TriggerTag를 등록한다
- 이 함수 자체는 UAblTask_ComboTriggerSection를 상속한 AblTask의 Tick에서 호출된다
OnTaskTick에서 Task의 길이 동안 해당 Tag에 대응하는 Input이 입력되었는지 확인한다
